FUEL SYSTEM LOCATION INDEX [SKYACTIV-G 2.0]

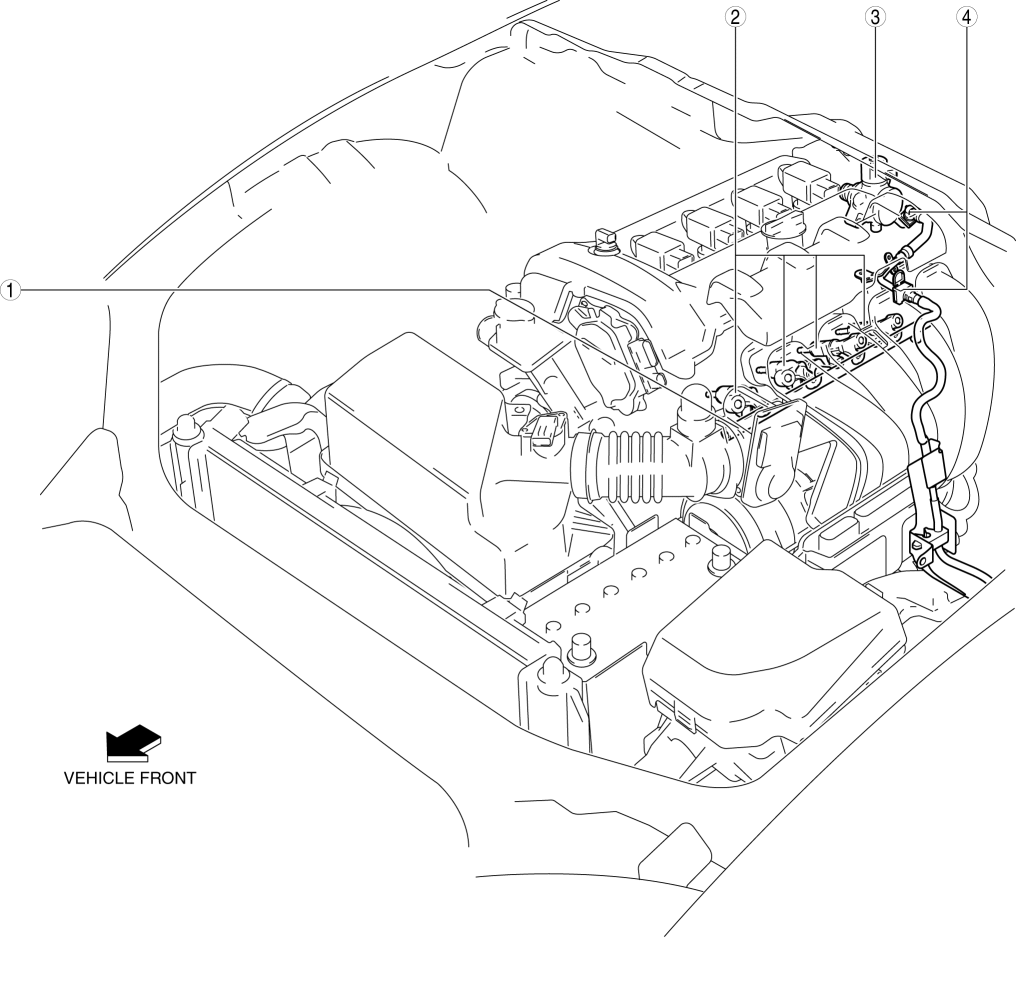

Engine Compartment Side
| 1 |
Fuel distributor |
| 2 |
Fuel injector |
| 3 |
High pressure fuel pump (See HIGH PRESSURE FUEL PUMP REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 4 |
Quick release connector (See QUICK RELEASE CONNECTOR REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |

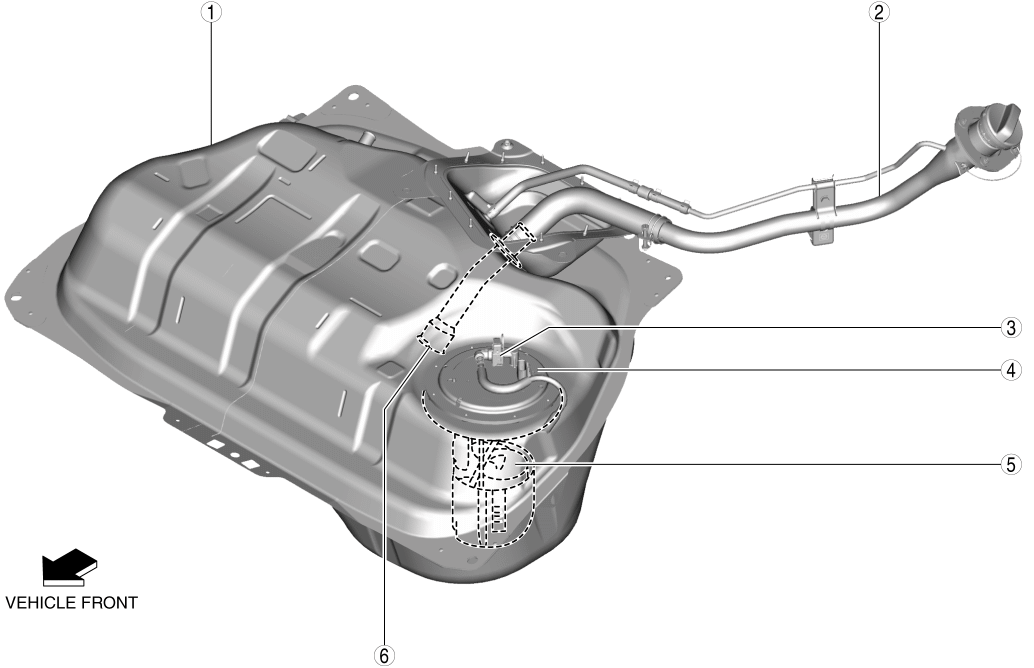

Fuel Tank Side
U.S.A. and CANADA specs.
| 1 |
Fuel tank |
| 2 |
Fuel-filler pipe (See FUEL-FILLER PIPE REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 3 |
Quick release connector (See QUICK RELEASE CONNECTOR REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 4 |
Fuel pump unit (See FUEL PUMP UNIT REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 5 |
Fuel filter (high-pressure) (See FUEL FILTER (HIGH-PRESSURE) REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 6 |
Non-return valve |

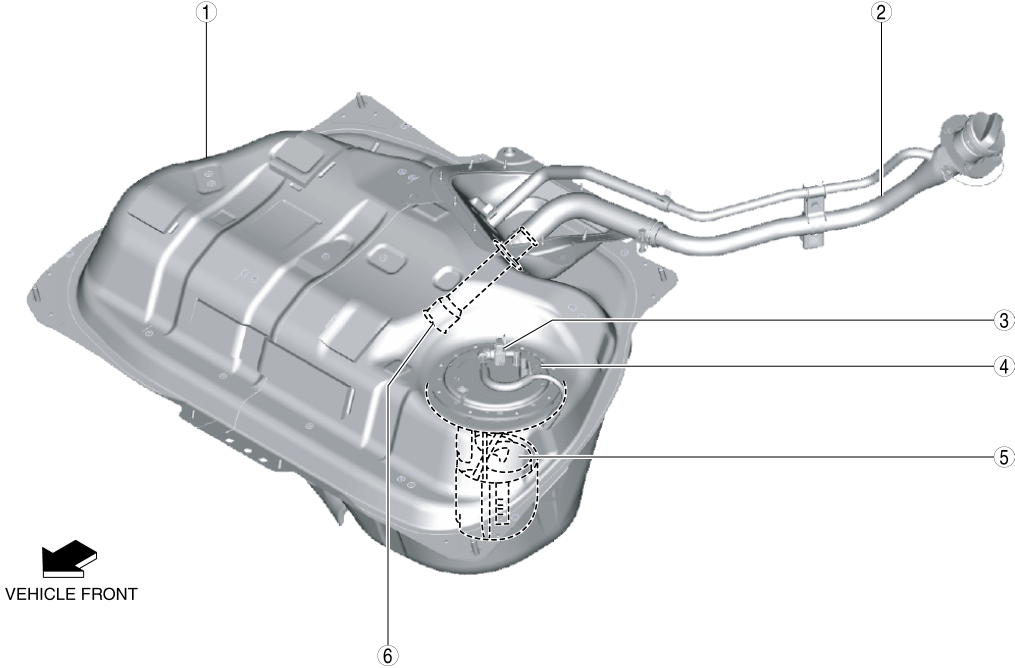

Except U.S.A. and CANADA specs.
| 1 |
Fuel tank |
| 2 |
Fuel-filler pipe (See FUEL-FILLER PIPE REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 3 |
Quick release connector (See QUICK RELEASE CONNECTOR REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 4 |
Fuel pump unit (See FUEL PUMP UNIT REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 5 |
Fuel filter (high-pressure) (See FUEL FILTER (HIGH-PRESSURE) REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 6 |
Non-return valve |
