AUTOMATIC TRANSMISSION LOCATION INDEX [SJ6A-EL]

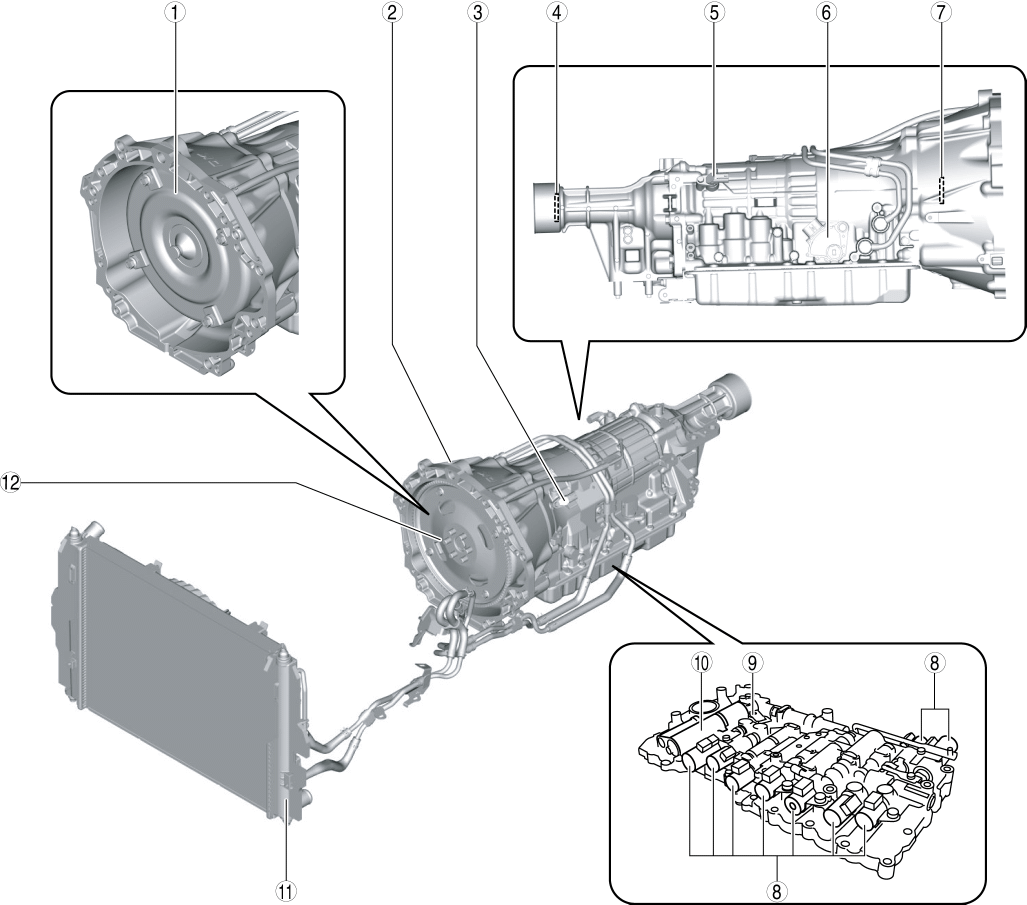

Transmission Parts

1

Torque converter

(See TORQUE CONVERTER REMOVAL/INSTALLATION [SJ6A-EL].)

2

Automatic transmission

(See MECHANICAL SYSTEM TEST [SJ6A-EL].)

(See ROAD TEST [SJ6A-EL].)

(See AUTOMATIC TRANSMISSION FLUID (ATF) INSPECTION [SJ6A-EL].)

(See AUTOMATIC TRANSMISSION FLUID (ATF) REPLACEMENT [SJ6A-EL].)

(See AUTOMATIC TRANSMISSION FLUID (ATF) LEVEL ADJUSTMENT [SJ6A-EL].)

(See AUTOMATIC TRANSMISSION REMOVAL/INSTALLATION [SJ6A-EL].)

(See POWER PLANT FRAME REMOVAL/INSTALLATION [SJ6A-EL].)

3

Turbine sensor

(See TURBINE SENSOR INSPECTION [SJ6A-EL].)

(See TURBINE SENSOR REMOVAL/INSTALLATION [SJ6A-EL].)

4

Oil seal (extension housing)

(See OIL SEAL (EXTENSION HOUSING) REPLACEMENT [SJ6A-EL].)

5

Vehicle speed sensor (VSS)

(See VEHICLE SPEED SENSOR (VSS) INSPECTION [SJ6A-EL].)

(See VEHICLE SPEED SENSOR (VSS) REMOVAL/INSTALLATION [SJ6A-EL].)

6

Transmission range (TR) switch

(See TRANSMISSION RANGE (TR) SWITCH INSPECTION [SJ6A-EL].)

(See TRANSMISSION RANGE (TR) SWITCH REMOVAL/INSTALLATION [SJ6A-EL].)

(See TRANSMISSION RANGE (TR) SWITCH ADJUSTMENT [SJ6A-EL].)

7

Oil seal (oil pump)

(See OIL SEAL (OIL PUMP) REPLACEMENT [SJ6A-EL].)

8

Solenoid valve

(See SOLENOID VALVE INSPECTION [SJ6A-EL].)

9

Transmission fluid temperature (TFT) sensor

(See TRANSMISSION FLUID TEMPERATURE (TFT) SENSOR INSPECTION [SJ6A-EL].)

(See TRANSMISSION FLUID TEMPERATURE (TFT) SENSOR REMOVAL/INSTALLATION [SJ6A-EL].)

10

Control valve body

(See CONTROL VALVE BODY REMOVAL [SJ6A-EL].)

(See CONTROL VALVE BODY INSTALLATION [SJ6A-EL].)

11

Oil cooler

(See OIL COOLER FLUSHING [SJ6A-EL].)

(See OIL COOLER REMOVAL/INSTALLATION [SJ6A-EL].)

12

Drive plate

(See DRIVE PLATE REMOVAL/INSTALLATION [SJ6A-EL].)

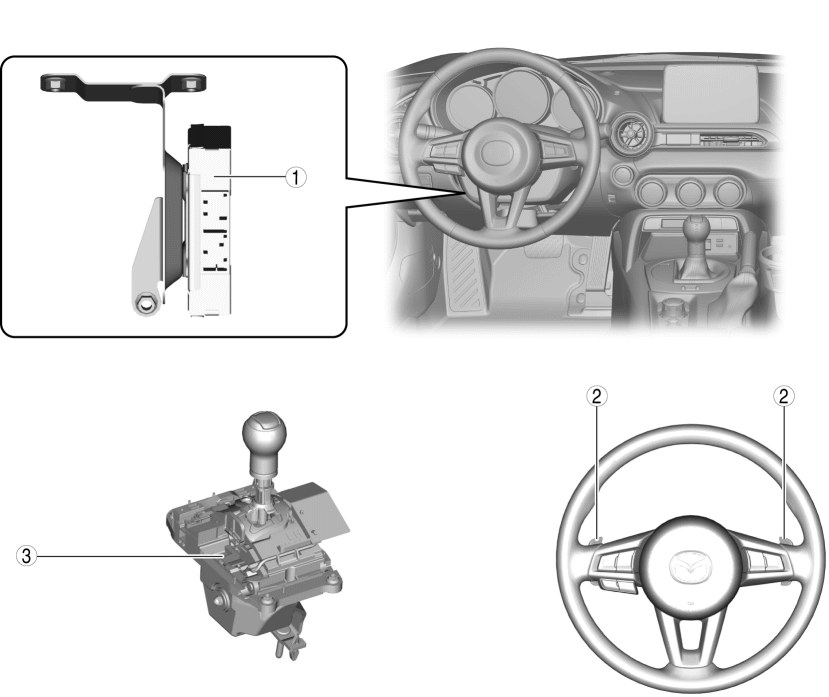

Cabin Interior Parts

1

TCM

(See TCM INSPECTION [SJ6A-EL].)

(See TCM REMOVAL/INSTALLATION [SJ6A-EL].)

(See INITIAL LEARNING PROCEDURE [SJ6A-EL].)

2

Steering shift switch

(See STEERING SHIFT SWITCH INSPECTION [SJ6A-EL].)

(See STEERING SHIFT SWITCH REMOVAL/INSTALLATION [SJ6A-EL].)

3

Selector lever

(See M POSITION SWITCH INSPECTION [SJ6A-EL].)

(See M POSITION SWITCH REMOVAL/INSTALLATION [SJ6A-EL].)

(See UP SWITCH INSPECTION [SJ6A-EL].)

(See UP SWITCH REMOVAL/INSTALLATION [SJ6A-EL].)

(See DOWN SWITCH INSPECTION [SJ6A-EL].)

(See DOWN SWITCH REMOVAL/INSTALLATION [SJ6A-EL].)
