EMISSION SYSTEM LOCATION INDEX [SKYACTIV-G 2.0]

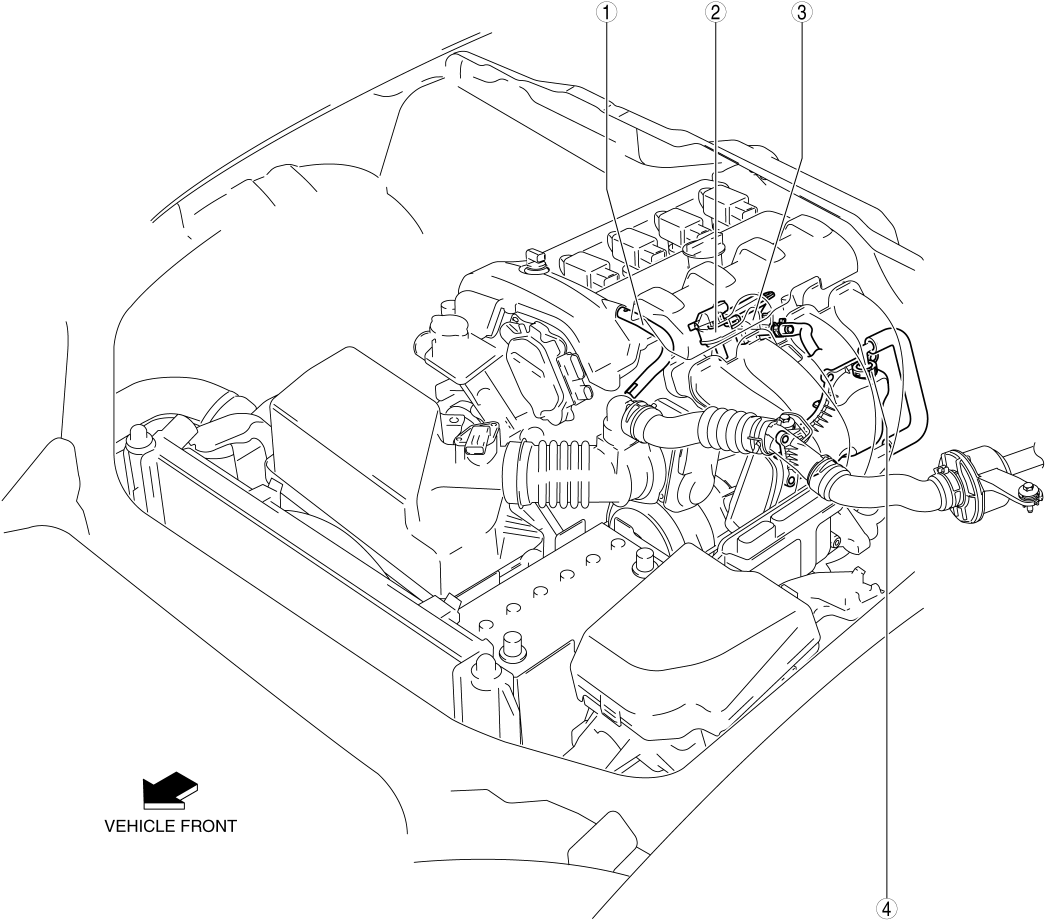

Engine Compartment Side
| 1 |
Ventilation hose (See INTAKE-AIR SYSTEM REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 2 |
Purge solenoid valve (See PURGE SOLENOID VALVE REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 3 |
Catch tank (See PURGE SOLENOID VALVE REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 4 |
PCV valve (See POSITIVE CRANKCASE VENTILATION (PCV) VALVE REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) (See POSITIVE CRANKCASE VENTILATION (PCV) VALVE INSPECTION [SKYACTIV-G 2.0].) |
Exhaust System Side
| 1 |
WU-TWC |
| 2 |
TWC |
Fuel Tank Side

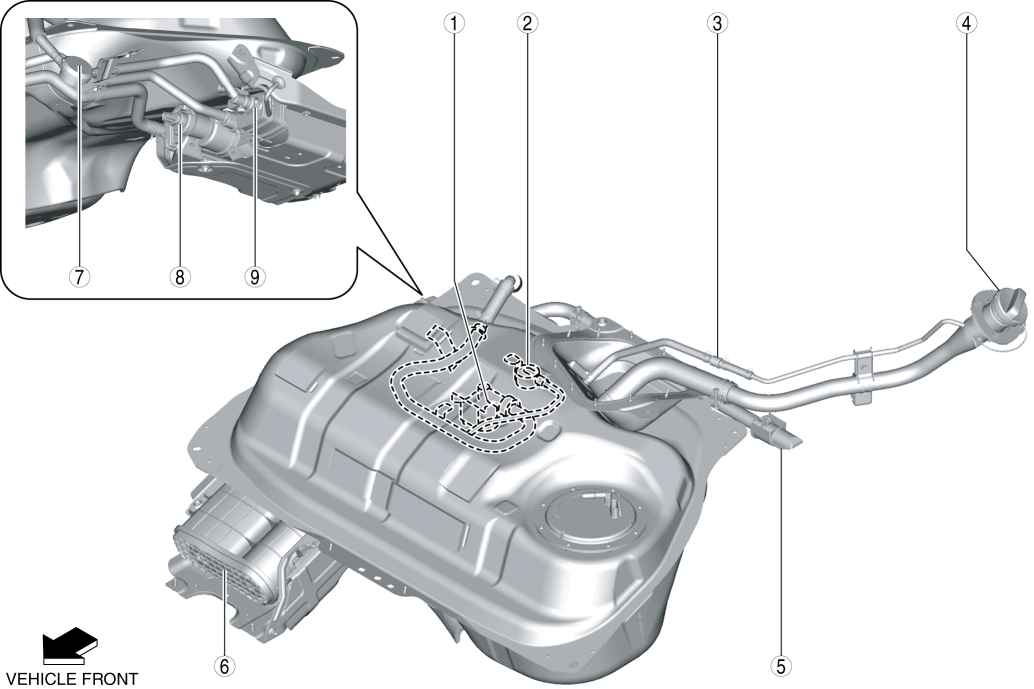

U.S.A. and CANADA specs.
| 1 |
Fuel shut-off valve (See FUEL SHUT-OFF VALVE REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 2 |
Rollover valve |
| 3 |
Check valve |
| 4 |
Fuel-filler cap (See FUEL-FILLER PIPE REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 5 |
Evaporative chamber (See EVAPORATIVE CHAMBER REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 6 |
Charcoal canister (See CHARCOAL CANISTER REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 7 |
Pressure control valve |
| 8 |
CV solenoid valve (See CANISTER VENT (CV) SOLENOID VALVE REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) (See CANISTER VENT (CV) SOLENOID VALVE INSPECTION [SKYACTIV-G 2.0].) |
| 9 |
Quick release connector (See QUICK RELEASE CONNECTOR (EMISSION SYSTEM) REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |

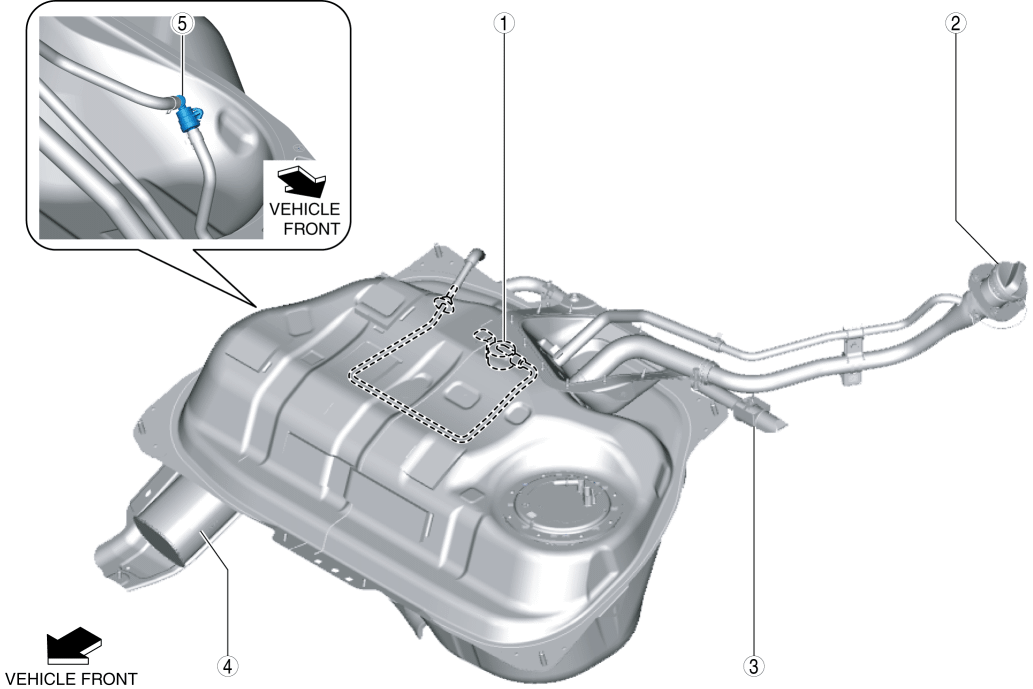

Except U.S.A. and CANADA specs.
| 1 |
Rollover valve |
| 2 |
Fuel-filler cap (See FUEL-FILLER PIPE REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 3 |
Evaporative chamber (See EVAPORATIVE CHAMBER REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 4 |
Charcoal canister (See CHARCOAL CANISTER REMOVAL/INSTALLATION [SKYACTIV-G 2.0].) |
| 5 |
Check valve |
